아파트 현장 20년 실무 경험을 바탕으로, 흙막이 공사와 토공사의 순서, 흙막이가 왜 필요한지, 어스앵커 공법과 암반 구간 관리까지 실제 현장 사진과 함께 정리했습니다.
아파트 공사 순서를 정리한 첫 글에서 “다음 글에서는 공사의 첫 단추인 토공사와 흙막이 공사를 더 자세히 다루겠다”고 약속드렸습니다. 이번 글이 그 약속입니다.
위 사진은 대단지 아파트 현장의 터파기가 한창인 모습입니다. 현장 가장자리를 따라 파란 천막으로 덮인 경사면이 보이는데, 이 경사면을 무너지지 않게 붙잡아 두는 일이 바로 흙막이 공사입니다.
토공사란 무엇인가
토공사는 건물을 앉힐 자리를 만들기 위해 땅을 파내고, 파낸 흙을 옮기고, 필요한 곳은 다시 채우는 공사를 말합니다. 아파트 현장에서는 지하주차장과 기초가 들어갈 깊이까지 땅을 파내는 터파기가 토공사의 중심입니다.

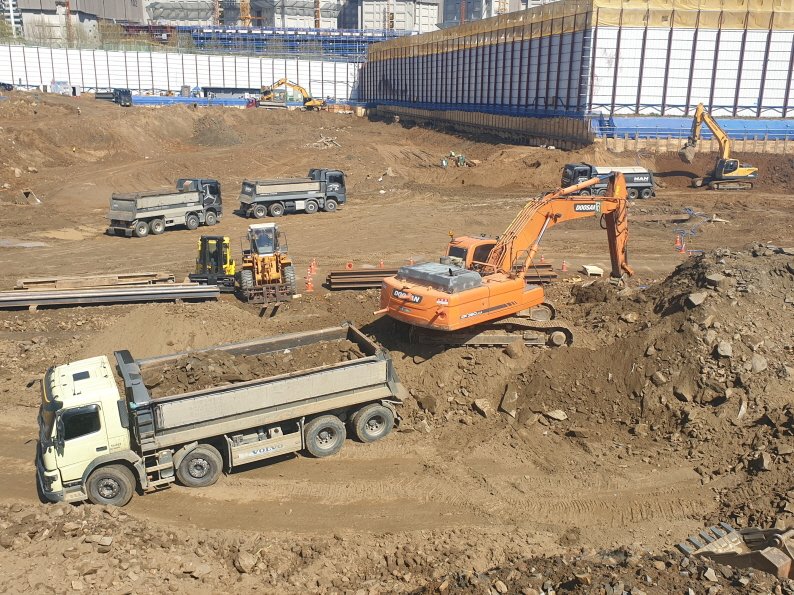

대단지 아파트는 지하주차장이 단지 전체에 걸쳐 있어서 파내야 하는 흙의 양이 매우 많습니다. 굴착기가 흙을 퍼 담으면 덤프트럭이 쉬지 않고 드나들며 현장 밖으로 실어 나릅니다.
제가 경험한 대단지 현장에서는 토공사에만 1~2개월이 걸렸습니다. 흙이 나오는 속도, 반출 차량 동선, 반출 장소(사토장) 확보가 토공사 일정을 좌우합니다.(사토장 선정 발주처,감리,지자체 승인 필수)
땅을 파다 보면 흙만 나오는 것이 아닙니다. 어느 깊이부터는 단단한 암반이 드러나기도 하는데, 이때부터는 굴착 방법과 장비가 달라집니다.
흙막이 공사는 왜 필요할까
땅을 수직에 가깝게 깊이 파면, 파낸 자리 옆의 흙이 무게와 지하수 압력 때문에 안쪽으로 밀려 들어오려고 합니다. 이를 그대로 두면 경사면이 무너지고, 심하면 현장 옆 도로가 꺼지거나 인접 건물에 균열이 생길 수 있습니다.
흙막이 공사는 굴착면 주변 흙과 지하수를 막아, 안전하게 땅을 팔 수 있도록 임시 벽과 지지 구조를 만드는 공사입니다. 건물이 완성되면 역할을 마치는 가설 구조물이지만, 공사 기간 동안 현장과 주변을 지키는 가장 중요한 안전장치입니다.
흙막이 공법은 어떻게 고를까
흙막이 공법은 한 가지로 정해져 있지 않습니다. 지반 조건, 지하수위, 굴착 깊이, 주변에 도로나 건물이 얼마나 가까운지에 따라 선택합니다.
- 사면 개착(오픈컷): 주변에 여유 공간이 있으면 경사면을 두고 파내는 가장 단순한 방법입니다.
- H-파일과 토류판: H형 강재를 박고 그 사이에 판을 끼워 흙을 막는 방법으로, 지하수가 적은 지반에서 많이 씁니다.
- 흙막이 벽체(CIP, SCW 등): 지하수가 많거나 주변 건물이 가까워 변형을 줄여야 할 때 연속된 벽을 만듭니다.
- 지지 방식: 벽체를 안쪽에서 버팀보(스트럿)로 받치거나, 바깥 땅속으로 어스앵커를 박아 붙잡아 줍니다.
각 공법의 상세 기준은 국토교통부 가설공사 표준시방서(KCS 21 00 00) 에 규정되어 있습니다.
제가 경험한 아파트 현장에서는 지반과 주변 조건에 따라 공법을 조합해 썼고, 현장 내부 작업 공간을 넓게 쓰기 위해 어스앵커로 벽체를 지지하는 방식을 주로 적용했습니다.
어스앵커 공법, 이렇게 시공합니다
어스앵커는 흙막이 벽 바깥쪽 땅속 깊은 곳에 앵커를 고정하고, 그 앵커를 당겨서 벽이 안쪽으로 밀려오지 않도록 붙잡아 주는 공법입니다. 버팀보가 필요 없어 현장 안쪽 작업 공간을 넓게 쓸 수 있다는 장점이 있습니다.
어스앵커는 대략 다음 순서로 시공합니다.

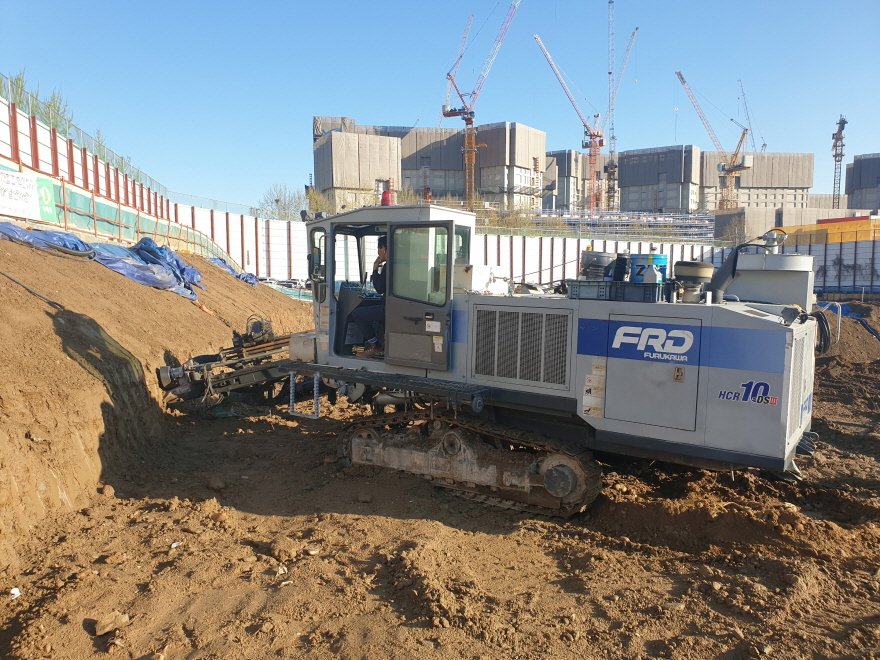

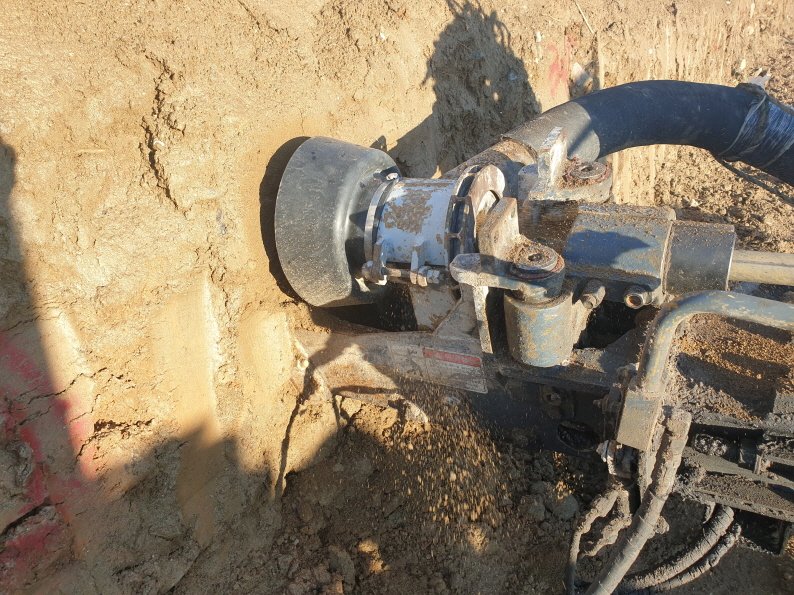

- 천공: 전용 천공 장비로 흙막이 벽에서 비스듬히 아래쪽을 향해 설계된 길이만큼 구멍을 뚫습니다.

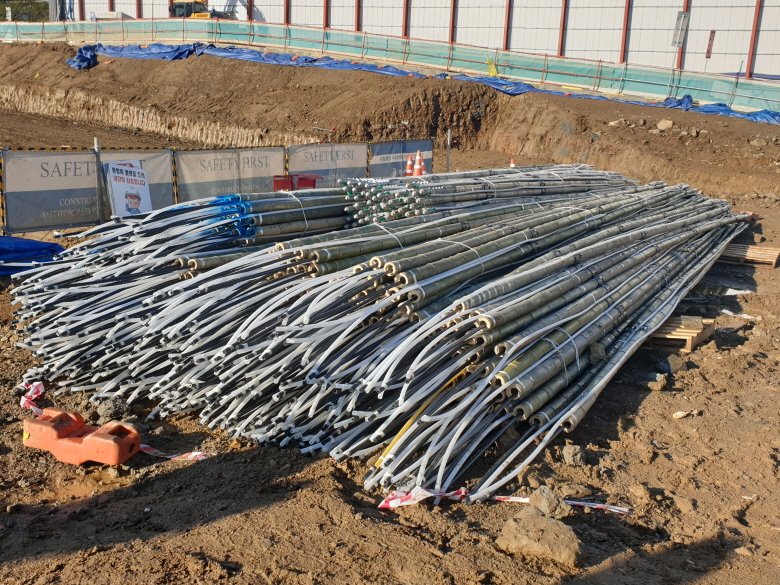

- 앵커체 삽입: 강연선으로 만든 인장재를 뚫어 놓은 구멍에 넣습니다.
- 그라우팅: 시멘트 풀을 주입해 앵커 끝부분을 땅속에 단단히 고정합니다.
- 양생: 그라우트가 충분한 강도를 낼 때까지 기다립니다.
- 인장과 정착: 잭으로 인장재를 당겨 설계 하중을 걸고, 벽체에 고정합니다.
어스앵커는 인장 후 설계 하중이 제대로 걸렸는지 확인하는 것이 중요합니다. 또 앵커가 현장 경계 밖 땅속으로 들어가는 경우가 있어, 인접 부지와 매설물 위치를 시공 전에 꼼꼼히 확인합니다.
암반이 나오면 어떻게 할까

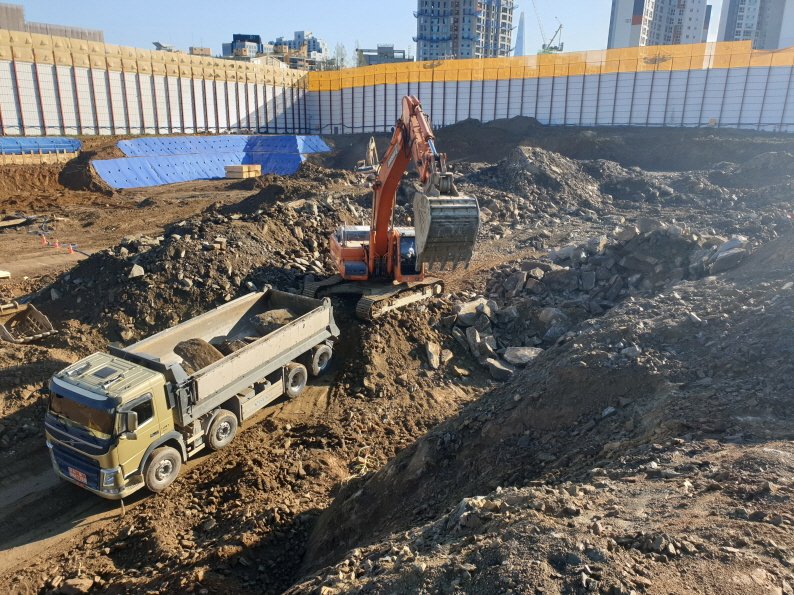

터파기 중 암반이 나오면 일반 굴착기로는 더 이상 파기 어렵습니다. 이때는 암반 상태와 주변 여건에 따라 브레이커 같은 기계로 깨거나, 천공 장비로 구멍을 뚫은 뒤 파쇄하는 방법을 씁니다.
암반 구간은 공사 속도보다 주변 안전과 민원 관리가 더 중요합니다. 작업 중 소음과 진동을 측정하고, 인근 주민과 시설에 영향을 주지 않도록 기준을 지키며 작업합니다.
현장 주변에 이미 입주한 아파트나 학교가 있으면 작업 시간과 방법을 더 엄격하게 관리하고, 측정 결과를 기록으로 남깁니다.
흙막이 공사에서 현장이 가장 신경 쓰는 것
흙막이는 눈에 보이는 변화가 생기기 전에 미리 알아채는 것이 핵심입니다. 그래서 현장에서는 다음 항목을 계속 확인합니다.
- 계측관리: 땅속에 설치한 계측기로 흙막이 벽과 주변 지반이 얼마나 움직이는지, 지하수위가 어떻게 변하는지 정기적으로 측정합니다.
- 배수: 굴착면에 물이 고이거나 스며들지 않도록 배수로와 집수정을 관리합니다.
- 우기 대비: 비가 오면 경사면이 쓸려 내려갈 수 있어 천막으로 덮고 배수를 점검합니다. 사진 속 파란 천막이 바로 이런 보호 조치입니다.
- 주변 구조물: 인접 도로와 건물의 균열, 침하를 공사 전후로 확인하고 기록합니다.
마치며
흙막이 공사와 토공사는 완성된 아파트에서는 보이지 않지만, 공사 기간 동안 현장과 주변을 지키는 가장 중요한 첫 단추입니다. 지반과 주변 여건에 맞는 흙막이 공법을 고르고, 어스앵커 같은 지지 구조를 제대로 시공하고, 계측과 배수를 꾸준히 관리해야 안전하게 기초공사로 넘어갈 수 있습니다.
공법별 안전 작업 절차는 안전보건공단 KOSHA Guide 에서 무료로 확인할 수 있습니다.
아파트 공사 전체 흐름이 궁금하다면 아파트 공사 순서를 정리한 글을, 골조 단계의 품질이 궁금하다면 레미콘 품질관리 글도 함께 읽어보시기 바랍니다.
다음 글에서는 터파기가 끝난 자리에 건물을 떠받칠 파일 공사와 기초공사를 다뤄보겠습니다.
국가건설기준센터 — KCS 21 30 00 가설흙막이공사, KCS 11 10 00 토공사
국가법령정보센터 — 가시설 설계기준 및 가설공사 표준시방서 고시
안전보건공단 KOSHA Guide — 굴착공사·흙막이공사 안전보건작업 지침
이 글은 현장 실무 경험을 바탕으로 작성했으며, 특정 현장·업체·발주처의 정보는 포함하지 않습니다. 실제 시공은 반드시 해당 현장의 구조 검토와 설계도서를 따르십시오.
